物理处理设备
工作原理
MF膜过滤技术基于筛分原理，通过高精度膜组件实现对污水中杂质的有效截留
MF膜过滤基本原理
压力驱动过滤
在压力作用下，污水通过MF膜，水分子和小分子溶质透过膜，而大分子杂质被截留。
高精度筛分
MF膜孔径通常在0.1-10微米之间，可有效截留悬浮物、胶体、细菌和病毒等。
连续净化过程
系统通过反冲洗和化学清洗保持膜性能，实现连续稳定的污水净化过程。
MF膜技术类型
中空纤维MF膜
由大量细小的中空纤维组成，内压式或外压式设计，具有较大的膜面积和高通量。
材质
PVDF、PES等
应用场景
大、中、小型污水处理系统
卷式MF膜
由膜片、支撑层和导流层卷制而成，结构紧凑，适用于空间有限的场景。
材质
醋酸纤维、复合膜等
应用场景
中小型系统或改造项目
板式MF膜
采用平板膜结构，抗污染能力强，适用于高浊度污水或高污染水质。
材质
陶瓷、高分子材料等
应用场景
高污染水质预处理
结构组成

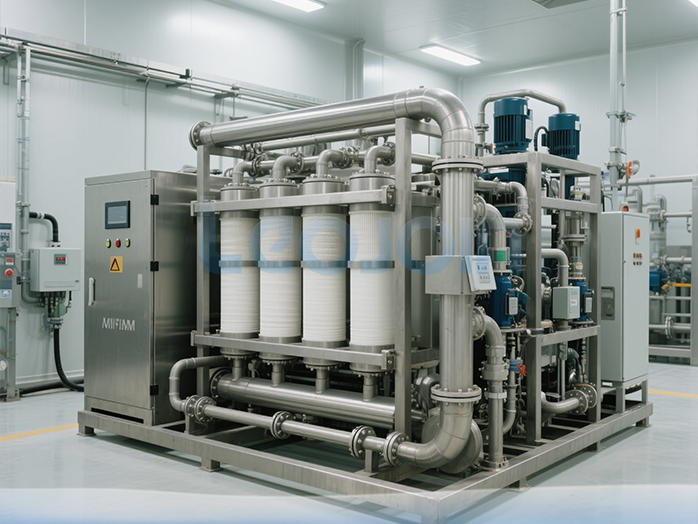

MF膜过滤设备由多个核心组件构成，协同实现高效稳定的污水处理
MF膜组件
设备的核心部件，采用高分子材料制成，提供精确的过滤孔径和较大的过滤面积。
- 材质：PVDF、PES、陶瓷等
- 形式：中空纤维、卷式、板式
- 孔径：0.1-10微米
压力泵组
为污水通过MF膜提供动力，确保系统在设计压力下稳定运行，通常采用耐腐蚀材质。
- 类型：离心泵、柱塞泵
- 材质：不锈钢316L、工程塑料
- 压力范围：0.1-1.0 MPa
控制系统
实现设备的自动化运行和监控，实时调节参数并提供故障报警功能，确保系统安全高效。
- 传感器：压力、流量、浊度
- 功能：自动反洗、化学清洗
- 界面：触摸屏、远程监控
预处理系统与辅助设备
MF膜过滤设备通常需要配套预处理系统，包括机械过滤、活性炭过滤、杀菌消毒等单元，以去除污水中的大颗粒杂质、有机物和余氯，保护MF膜免受污染和损坏。
机械过滤
去除大颗粒悬浮物，保护后续设备
杀菌消毒
杀灭微生物，防止膜生物污染
活性炭过滤
吸附有机物和余氯，保护膜材料
选型核心参数
科学选择MF膜过滤设备需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配
水质相关参数
基础指标浊度
反映污水中悬浮颗粒的含量，是MF膜过滤设备设计的重要指标。
典型污水浊度
≤50 NTU
MF膜进水要求
≤20 NTU
水温
影响膜通量和使用寿命，过高或过低的水温需特殊设计。
最佳运行温度
20-25°C
允许温度范围
5-40°C
pH值
影响膜的化学稳定性，需控制在膜材料允许的范围内。
常规范围
6-9
特殊膜耐受范围
2-12
微生物指标
污水中的细菌、藻类等微生物会导致膜生物污染，需预处理控制。
细菌去除率
≥99.99%
预处理要求
杀菌消毒
悬浮物（SS）
过高的悬浮物会加速膜污染，需前级过滤降低浓度。
进水要求
≤500 mg/L
前处理方式
砂滤/自清洗过滤
目标产水水质
MF膜产水需满足后续工艺要求。
浊度要求
≤1 NTU
污染物去除率要求
根据后续工艺确定
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
处理规模
|
设备单位时间的产水量
|
10-10,000 m³/d
|
决定膜组件数量和系统规模，需匹配项目需求
|
|
操作压力
|
驱动污水通过膜的压力
|
0.1-0.5 MPa（常规）
|
影响能耗和膜使用寿命，需根据膜类型选择
|
|
膜通量
|
单位膜面积单位时间的产水量
|
50-150 L/(m²·h)
|
决定所需膜面积，受水质、温度影响
|
|
回收率
|
设备产水与进水的比例
|
70 - 90%
|
影响水资源利用效率和运行成本
|
