物理处理设备
工作原理

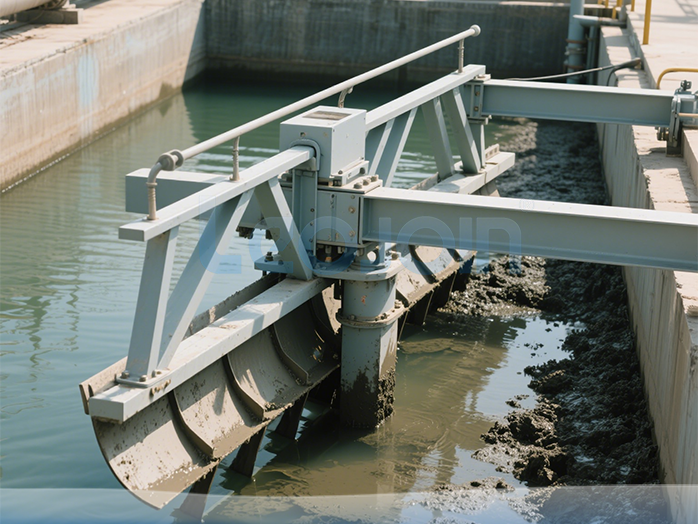

刮泥机基于机械传动原理，通过刮板的运动实现对池底污泥的刮集
刮泥机基本原理
机械传动
通过电机驱动减速机，带动刮板在池底做圆周或直线运动，将污泥刮向集泥斗。
速度调节
可根据污泥沉淀情况调节刮板运动速度，确保刮泥效果。
连续刮泥
系统通过持续运行，实现对池底污泥的连续刮集，保持池底清洁。
刮泥机技术类型
中心传动刮泥机
以池中心为旋转轴，刮板绕中心旋转刮泥，适用于圆形初沉池。
材质
碳钢、不锈钢等
应用场景
中、大型圆形污水初沉池
周边传动刮泥机
刮板在池周边轨道上运行，通过驱动装置带动刮板刮泥，适用于大型圆形初沉池。
材质
碳钢、不锈钢等
应用场景
大型圆形污水初沉池
行车式刮泥机
刮板安装在行车上，行车在池顶轨道上往返运行刮泥，适用于矩形初沉池。
材质
碳钢、不锈钢等
应用场景
矩形污水初沉池
结构组成
刮泥机由多个核心组件构成，协同实现高效稳定的污泥刮集
刮板组件
设备的核心部件，直接与污泥接触，负责将污泥刮向集泥斗。
- 材质：橡胶、不锈钢等
- 形式：平板式、曲线式
驱动装置
为刮板运动提供动力，确保刮板按设定速度和方向运行，通常采用电机和减速机组合。
- 类型：电机、减速机
- 材质：铸铁、铸钢等
控制系统
实现设备的自动化运行和监控，实时调节刮板运行参数并提供故障报警功能，确保系统安全高效。
- 传感器：行程开关、液位传感器
- 功能：自动启停、速度调节
- 界面：触摸屏、远程监控
辅助设备
刮泥机通常需要配套一些辅助设备，如轨道、集泥斗等，以确保刮泥机正常运行和污泥的有效收集。
轨道
为刮泥机提供运行路径，确保刮板运动稳定
集泥斗
收集刮集的污泥，便于后续处理
选型核心参数
科学选择刮泥机需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配
水质相关参数
基础指标污泥浓度
反映污水中污泥的含量，是刮泥机设计的重要指标。
典型污水污泥浓度
≤1000 mg/L
刮泥机适用范围
≤5000 mg/L
水温
影响设备运行稳定性和部件使用寿命，过高或过低的水温需特殊设计。
最佳运行温度
10-30°C
允许温度范围
0-40°C
pH值
影响设备部件的耐腐蚀性，需控制在设备材质允许的范围内。
常规范围
6-9
特殊材质耐受范围
2-12
微生物指标
污水中的微生物可能会影响污泥的沉淀性能和设备的运行，需预处理控制。
微生物控制要求
符合相关标准
预处理要求
杀菌消毒
悬浮物（SS）
过高的悬浮物会影响刮泥效果，需前级过滤降低浓度。
进水要求
≤500 mg/L
前处理方式
格栅、沉砂池
目标污泥去除率
刮泥机需满足后续污水处理工艺对污泥去除的要求。
污泥去除率要求
≥90%
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
处理规模
|
设备单位时间的污泥处理量
|
1-100 m³/d
|
决定设备型号和功率，需匹配项目需求
|
|
刮板速度
|
刮板的运行速度
|
0.5-2 m/min
|
影响刮泥效率和能耗，需根据污泥特性选择
|
|
驱动功率
|
驱动装置的功率
|
1-10 kW
|
影响设备运行成本和稳定性，需根据处理规模选择
|
|
设备材质
|
设备主要部件的材质
|
碳钢、不锈钢等
|
影响设备的耐腐蚀性和使用寿命，需根据水质条件选择
|
