海水淡化膜处理设备
工作原理
反渗透膜技术是基于半透膜的选择性透过原理，在压力作用下使水分子透过膜，而盐分和其他杂质被截留。
反渗透基本原理
压力驱动分离
在压力作用下，海水通过反渗透膜，水分子透过膜成为淡水，而盐分和其他杂质被截留。
半透膜选择透过
反渗透膜具有半透性，只允许水分子通过，而阻止盐分和其他杂质的通过。
浓度梯度影响
随着淡水的不断产出，膜表面的盐分浓度会逐渐升高，形成浓差极化现象。这会增加渗透压，降低产水效率，并可能导致结垢，因此需要适当的冲洗和系统设计来控制。
反渗透膜技术类型
聚酰胺复合反渗透膜
具有高脱盐率、高通量和良好的化学稳定性，是目前海水淡化领域应用最广泛的反渗透膜。
材质
聚酰胺复合膜
应用场景
海水淡化、苦咸水淡化等
醋酸纤维素反渗透膜
具有较好的耐氯性和生物相容性，适用于对水质要求较高的场合。
材质
醋酸纤维素
应用场景
饮用水处理、小型海水淡化装置等
新型复合反渗透膜
近年来研发的新型膜材料，结合了多种材料的优点，具有更高的通量、抗污染性能和化学稳定性。
材质
石墨烯/聚合物复合材料等
应用场景
高端海水淡化、特种分离等
脱盐率
≥99.7%
特点
抗污染能力强、能耗低
结构组成
反渗透膜设备由多个核心组件构成，协同实现高效稳定的海水淡化。

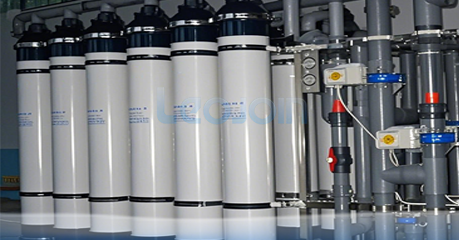

反渗透膜组件
设备的核心部件，采用高分子材料制成，提供精确的过滤孔径和较大的过滤面积。
- 材质：聚酰胺复合膜、醋酸纤维素膜等
- 形式：卷式、中空纤维
- 孔径：约0.0001微米
- 标准尺寸：4英寸、8英寸、16英寸等
压力泵组
为海水通过反渗透膜提供动力，确保系统在设计压力下稳定运行，通常采用耐腐蚀材质。
- 类型：离心泵、柱塞泵
- 材质：不锈钢316L、工程塑料
- 压力范围：5-10 MPa
- 能量回收装置：降低能耗

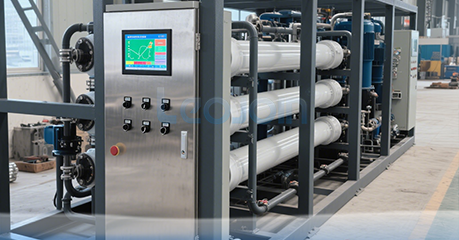

控制系统
实现设备的自动化运行和监控，实时调节参数并提供故障报警功能，确保系统安全高效。
- 传感器：压力、流量、电导率、离子浓度
- 功能：自动反洗、化学清洗
- 界面：触摸屏、远程监控
- 控制算法：PID控制、预测控制
预处理系统与辅助设备
反渗透膜设备通常需要配套预处理系统，包括机械过滤、活性炭过滤、杀菌消毒等单元，以去除海水中的大颗粒杂质、有机物和余氯，保护反渗透膜免受污染和损坏。
机械过滤
去除大颗粒悬浮物，保护后续设备
杀菌消毒
杀灭微生物，防止膜生物污染
活性炭过滤
吸附有机物和余氯，保护膜材料
阻垢剂投加
防止难溶性盐类在膜表面结垢
pH调节
优化进水pH值，提高脱盐效率
管道与阀门
连接各组件，控制水流方向和流量
选型核心参数
科学选择反渗透膜设备需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配。
水质相关参数
基础指标浊度
反映海水中悬浮颗粒的含量，是反渗透膜设备设计的重要指标。
典型海水浊度
≤5 NTU
反渗透进水要求
≤0.1 NTU
水温
影响膜通量和使用寿命，过高或过低的水温需特殊设计。
最佳运行温度
20-25°C
允许温度范围
5-45°C
pH值
影响膜的化学稳定性，需控制在膜材料允许的范围内。
常规范围
6-9
特殊膜耐受范围
2-12
微生物指标
海水中的细菌、藻类等微生物会导致膜生物污染，需预处理控制。
细菌去除率
≥99.99%
预处理要求
杀菌消毒
悬浮物（SS）
过高的悬浮物会加速膜污染，需前级过滤降低浓度。
进水要求
≤1 mg/L
前处理方式
砂滤/自清洗过滤
目标产水水质
反渗透产水需满足后续工艺要求，尤其是饮用水或工业用水的标准。
浊度要求
≤0.01 NTU
电导率要求
≤50 μS/cm
盐分去除率
≥99%
离子浓度
不同离子的浓度会影响反渗透膜的分离效果，需根据实际情况选择合适的膜。
二价离子去除率
≥99%
小分子有机物去除率
≥95%
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
处理规模
|
设备单位时间的产水量
|
10-5,000 m³/d
|
决定膜组件数量和系统规模，需匹配项目需求
|
|
操作压力
|
驱动海水通过膜的压力
|
5-10 MPa
|
影响能耗和膜使用寿命，需根据膜类型选择
|
|
膜通量
|
单位膜面积单位时间的产水量
|
15-30 L/(m²·h)
|
决定所需膜面积，受水质、温度影响
|
|
回收率
|
产水量与进水量的比值
|
30 - 50%
|
影响水资源利用率和运行成本
|
