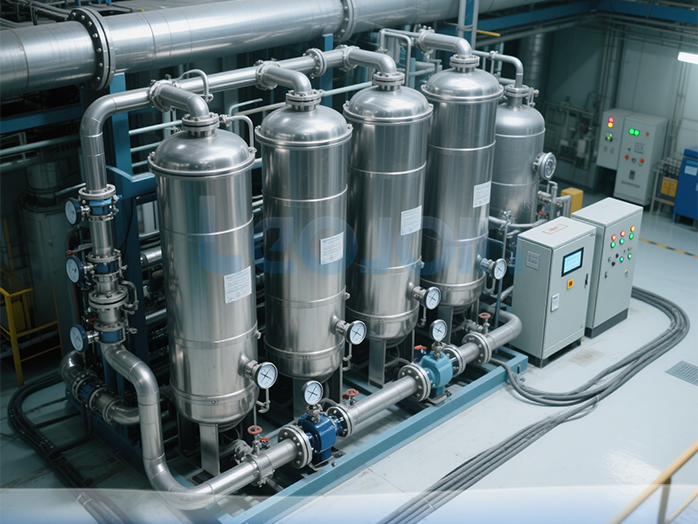

海水淡化膜处理设备
工作原理
纳滤技术是基于电荷效应和筛分效应，对特定离子和小分子有机物进行截留
纳滤基本原理
压力驱动分离
在压力作用下，海水通过纳滤膜，水分子和一价离子透过膜，而二价及多价离子和小分子有机物被截留。
电荷效应截留
纳滤膜表面带有电荷，对带相反电荷的离子有较强的截留作用。
筛分效应分离
纳滤膜孔径一般在0.001 - 0.01微米之间，可对小分子有机物进行截留。
纳滤膜技术类型
芳香聚酰胺纳滤膜
具有良好的化学稳定性和分离性能，对二价离子和小分子有机物有较高的截留率。
材质
芳香聚酰胺
应用场景
海水淡化、饮用水处理等
磺化聚醚砜纳滤膜
亲水性好，抗污染能力强，适用于处理高有机物含量的海水。
材质
磺化聚醚砜
应用场景
海水预处理、中水回用等
结构组成
纳滤设备由多个核心组件构成，协同实现高效稳定的海水预处理

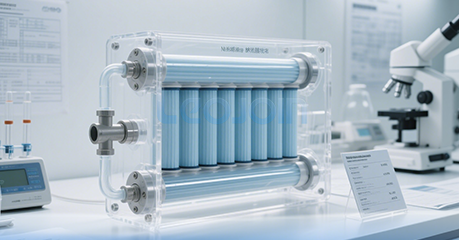

纳滤膜组件
设备的核心部件，采用高分子材料制成，提供精确的过滤孔径和较大的过滤面积。
- 材质：聚酰胺、PVDF、PES等改性材料
- 形式：卷式、中空纤维、平板
- 孔径：0.001-0.01微米

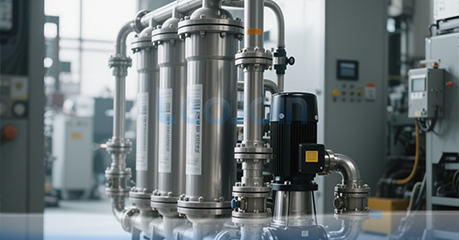

压力泵组
为海水通过纳滤膜提供动力，确保系统在设计压力下稳定运行，通常采用耐腐蚀材质。
- 类型：离心泵、柱塞泵
- 材质：不锈钢316L、工程塑料
- 压力范围：0.5-2.0 MPa

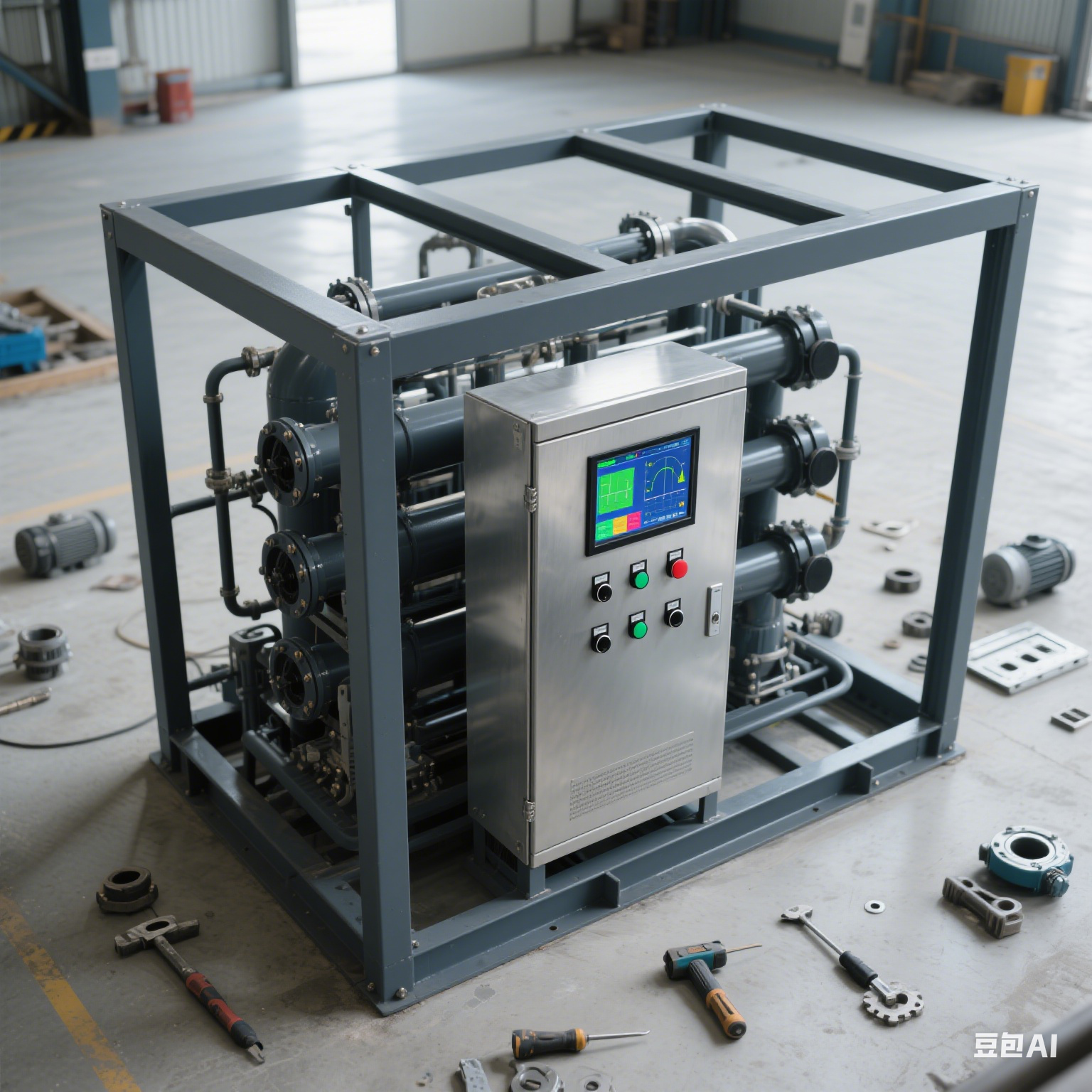

控制系统
实现设备的自动化运行和监控，实时调节参数并提供故障报警功能，确保系统安全高效。
- 传感器：压力、流量、电导率、离子浓度
- 功能：自动反洗、化学清洗
- 界面：触摸屏、远程监控
预处理系统与辅助设备
纳滤设备通常需要配套预处理系统，包括机械过滤、活性炭过滤、杀菌消毒等单元，以去除海水中的大颗粒杂质、有机物和余氯，保护纳滤膜免受污染和损坏。
机械过滤
去除大颗粒悬浮物，保护后续设备
杀菌消毒
杀灭微生物，防止膜生物污染
活性炭过滤
吸附有机物和余氯，保护膜材料
选型核心参数
科学选择纳滤设备需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配
水质相关参数
基础指标浊度
反映海水中悬浮颗粒的含量，是纳滤设备设计的重要指标。
典型海水浊度
≤5 NTU
纳滤进水要求
≤1 NTU
水温
影响膜通量和使用寿命，过高或过低的水温需特殊设计。
最佳运行温度
20-25°C
允许温度范围
5-45°C
pH值
影响膜的化学稳定性，需控制在膜材料允许的范围内。
常规范围
6-9
特殊膜耐受范围
2-12
微生物指标
海水中的细菌、藻类等微生物会导致膜生物污染，需预处理控制。
细菌去除率
≥99.99%
预处理要求
杀菌消毒
悬浮物（SS）
过高的悬浮物会加速膜污染，需前级过滤降低浓度。
进水要求
≤10 mg/L
前处理方式
砂滤/自清洗过滤
目标产水水质
纳滤产水需满足后续工艺要求，尤其是反渗透膜的进水标准。
浊度要求
≤0.1 NTU
SDI值要求
≤2
二价离子截留率
≥90%
离子浓度
不同离子的浓度会影响纳滤膜的分离效果，需根据实际情况选择合适的膜。
二价离子去除率
≥90%
小分子有机物去除率
≥80%
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
处理规模
|
设备单位时间的产水量
|
10-5,000 m³/d
|
决定膜组件数量和系统规模，需匹配项目需求
|
|
操作压力
|
驱动海水通过膜的压力
|
0.5-2.0 MPa
|
影响能耗和膜使用寿命，需根据膜类型选择
|
|
膜通量
|
单位膜面积单位时间的产水量
|
10-30 L/(m²·h)
|
决定所需膜面积，受水质、温度影响
|
|
回收率
|
产水量与进水量的比值
|
50 - 80%
|
影响水资源利用率和运行成本
|
